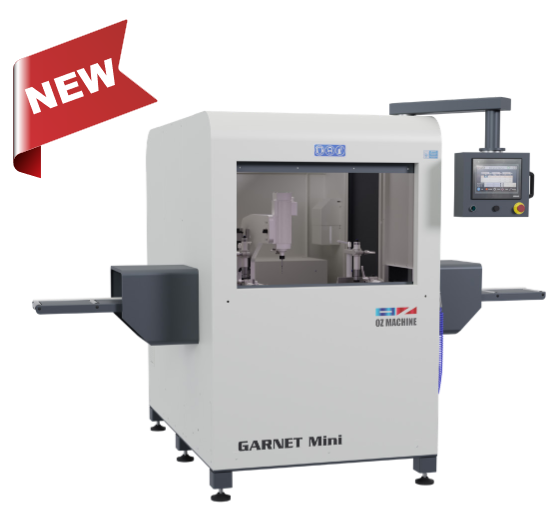

OZ Machine GARNET Mini (Ozcelik) - Турция. Обрабатывающий 3-х осевой центр с ЧПУ.
Функции
3-осевой компактный обрабатывающий центр с ЧПУ и функцией копирования-фрезерования
Компактный фрезерный центр с функцией копировально-фрезерного станка на 3-х поверхностях алюминиевого и пластикового профиля с параметрическими программными шаблонами, разработанными для выполнения таких операций, как замок, ручка, петля, паз защелки и т.д..
10-дюймовый сенсорный экран
Простой программируемый пользовательский интерфейс.
Простое позиционирование профиля с помощью калибра и лазерной маркировки.
Двигатели шпинделя работают независимо на 3 разных поверхностях.
Стандартное оборудование
Система охлаждения
Горизонтальные и вертикальные пневматические зажимы (2 шт сверху, 2 шт спереди)
3 фрезы диаметром 6 мм.
Правый и левый датчик профиля.
Лазерная маркировка
На заказ
Фрезы 5, 6, 8 и 10 мм.

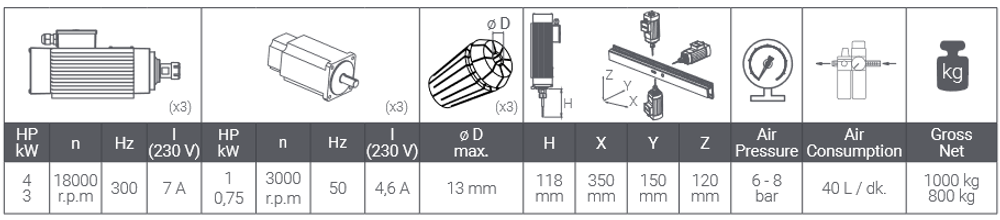

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДЛИНА ОБРАБОТКИ
Ось X (продольная) 350 мм
Ось Y (боковая) 150 мм
Ось Z (вертикальная) 120 мм
СКОРОСТЬ ПОЗИЦИОНИРОВАНИЯ
Ось X (продольная) 30 м/мин
Ось Y (боковая) 30 м/мин
Ось Z (вертикальная) 30 м/мин
ВОЗДУХ
Давление 6-8 Бар
Расход 40 л/мин.
ЭЛЕКТРИЧЕСТВО
Максимальная мощность 12 кВт
Напряжение 400 В, 3P, PE переменного тока
Частота 50-60 Гц
ШПИНДЕЛЬ
Шпиндель с охлаждающим вентилятором 3 ШТ.
Максимальная мощность 3 кВт
Максимальная скорость вращения 18.000 об/мин.
Держатель инструмента ER 20
ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ
Правый и левый датчик профиля ●
Лазерная маркировка ●
РАЗМЕРЫ ДЛЯ КРЕПЛЕНИЯ ПРОФИЛЯ
X max/X min (Продольное) - / 660 мм
Y max/Y min (боковой) 150 мм / -
Z max/ Z min (по вертикали) 120 мм /-
УСТРОЙСТВО УПРАВЛЕНИЯ
Сенсорный экран 10 дюймов
Передача данных через USB
Постобработка Smart CAM ○ ОПЦИЯ
РАБОЧАЯ ЗОНА
Зажимы, стандартное количество 4
Автоматическая смазка охлаждение в зоне обработки
Кабина охраны участка обработки
