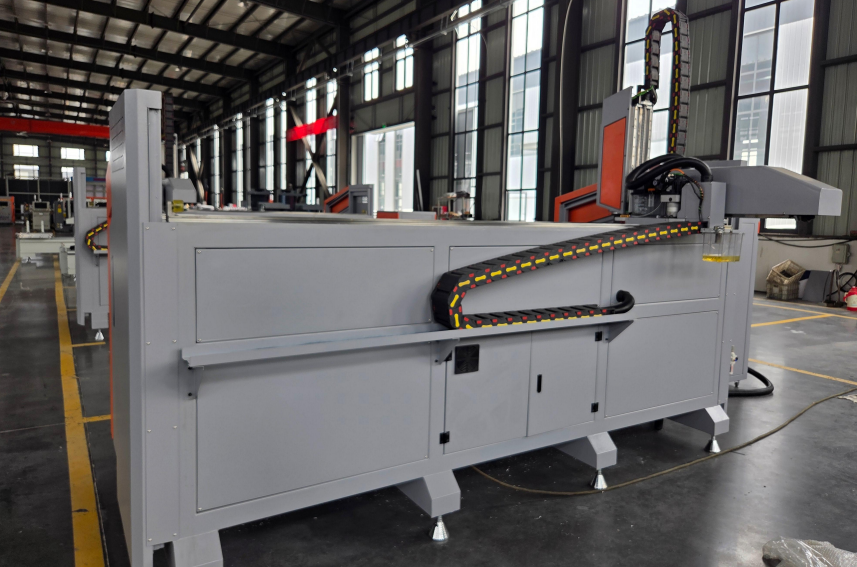

Фрезерный двухшпиндельный станок с ЧПУ с системой управления и сервоприводами Delta electronics
1. Особенности

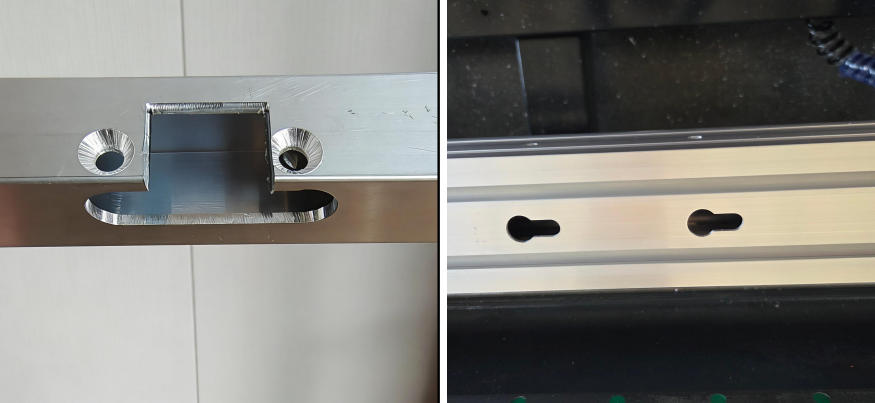

1. Предназначен для сверления и фрезерования пазов, круглых и фасонных отверстий, гравировки поверхностей и других видов обработки профилей из алюминиевых сплавов.
2. Станок оснащен системой ЧПУ Delta, обеспечивающей непрерывное автоматическое фрезерование профилей различных типоразмеров.

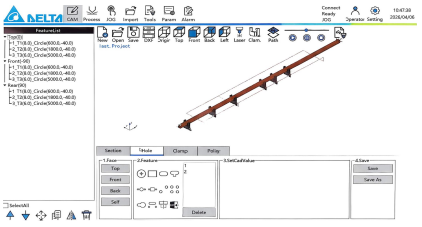

3. Система включает модуль CAM, упрощающий и делающий более наглядным процесс редактирования типов отверстий, а также автоматически генерирующий G-код для обработки; это обеспечивает простоту эксплуатации, высокую эффективность и снижение трудозатрат.
4. Возможен импорт графических файлов CAD и их непосредственная обработка после редактирования.
5. Поворот рабочего стола осуществляется серводвигателем, что обеспечивает плавность и согласованность движений, а также высокую точность позиционирования.
6. Используется высокоточный шпиндель китайского производства мощностью 9 кВт с функцией автоматической смены инструмента, отличающийся надежностью и безопасностью.
7. Привод по оси X осуществляется через высокоточную косозубую реечную передачу, а по осям Y и Z — через высокоточные шарико-винтовые пары (ШВП), что гарантирует стабильность и точность перемещений.
8. Магазин инструментов на 7 позиций выдвижного типа оснащен устройством для автоматической настройки вылета инструмента (датчиком привязки), что позволяет выполнять автоматическую калибровку после смены инструмента и обеспечивает непрерывный процесс обработки.
2. Технические характеристики:
Электропитание: 380 В / 50 Гц
Мощность шпинделя: 9,0 кВт
Тип держателя инструмента: ISO 30
Частота вращения шпинделя: 0–18 000 об/мин
Рабочее давление воздуха / расход воздуха: 0,5–0,8 МПа / 500 л/мин
Мощность двигателей по осям X/Y/Z: 0,85 кВт / 0,75 кВт / 0,75 кВт
Скорость холостого хода по осям X/Y/Z: 0–60 м/мин / 0–45 м/мин / 0–30 м/мин
Максимальная зона обработки (Д×Ш×В): 3000×180×200 мм
Система смазки: насос автоматической смазки
Настройка инструмента: автоматическая
Габаритные размеры: 4400×2000×2200 мм
Масса: 1700 кг

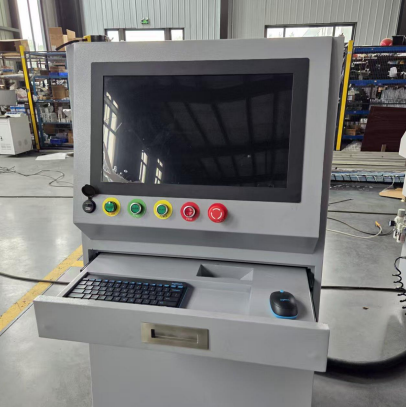

Система управления:
Система ЧПУ Delta (Тайвань)

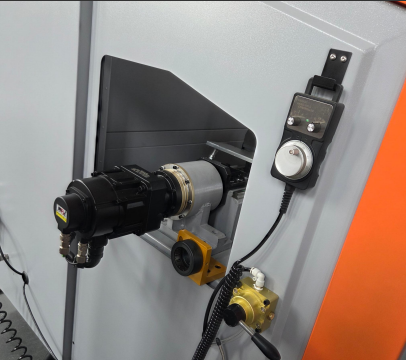

Предусмотрена функция дистанционного управления.

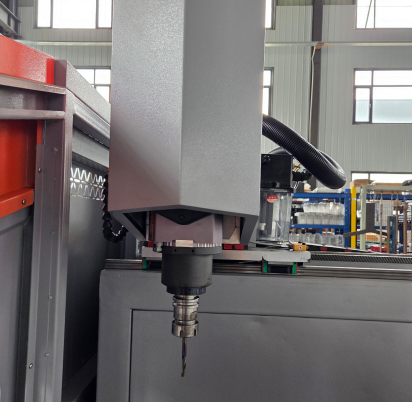

Шпиндель:
Китайский шпиндель мощностью 9 кВт. Опционально: замена на итальянский шпиндель HITECO мощностью 9 кВт (доплата — 350 000 руб).
Рабочий стол:
Серводвигатель обеспечивает поворот рабочего стола на 180º, -90º ~ 0º ~ +90º

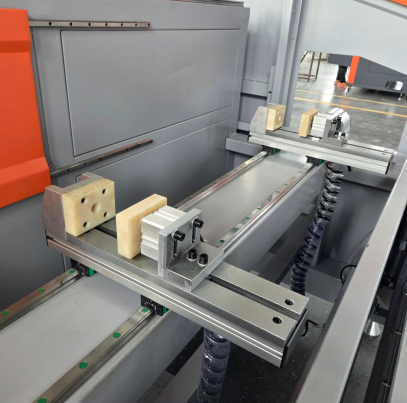

Зажимы заготовки
4 комплекта зажимов

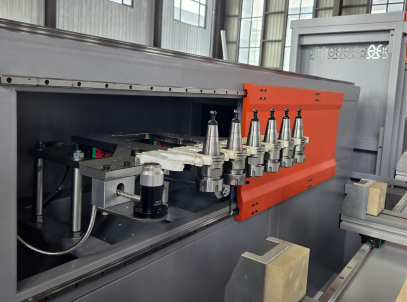

Инструментальный магазин
7 фрез
Автоматическая настройка инструмента

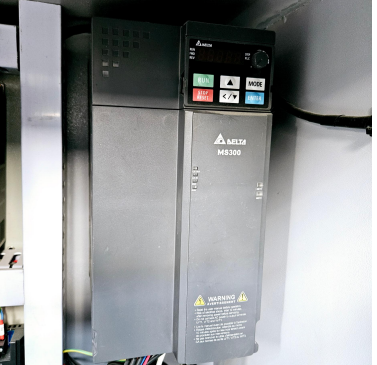

Инвертор
Тайвань ДЕЛЬТА

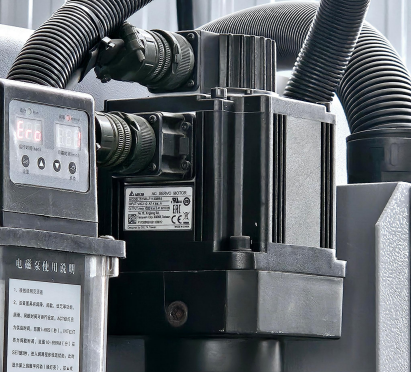

Сервомотор и драйвер
Тайвань ДЕЛЬТА
Защитный экран

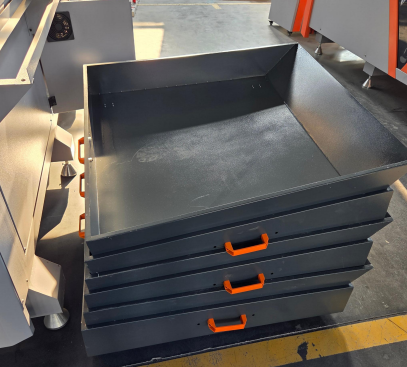

Лоток
Для Алюминиевой стружки

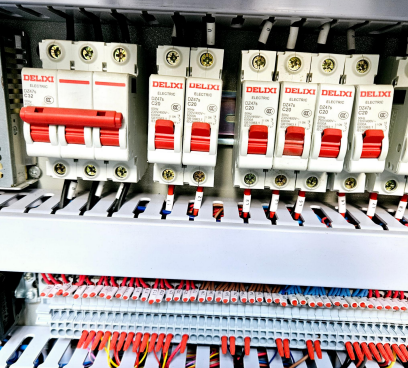

Электрооборудование Delixi Electric
