ПРОИЗВОДИТЕЛЬ INO Machinery
Страна Турция
Точность. Мощность. Производительность.

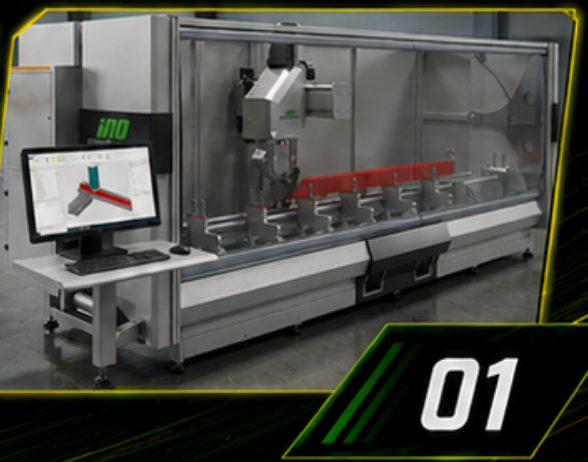

5-осевой обрабатывающий центр портального типа для обработки профилей, оснащенный 5-осевым двухповоротным шпинделем, магазином автоматической смены инструмента на 7 позиций, 5-ю устройствами автоматического позиционирования зажимов профиля, пневматическими упорами и программным обеспечением для 3D-программирования.
ОПИСАНИЕ ОБОРУДОВАНИЯ: 5-осевой профилеобрабатывающий центр с ЧПУ (кабинного типа)
Полезная длина обработки на станке составляет 4,2 метра, однако он способен обрабатывать профили длиной до 6 метров благодаря автоматическому механизму перемещения профиля с ЧПУ.
Для перемещения заготовки вмешательство оператора не требуется; станок выполняет обработку всего профиля в автоматическом режиме под управлением
системы CAD/CAM и контроллера ЧПУ.
Суперэргономичный дизайн, удобный для оператора.
Корпус: цельнометаллическая профильная конструкция, изготовленная методом механической обработки; прошла термообработку и отличается отсутствием вибраций.

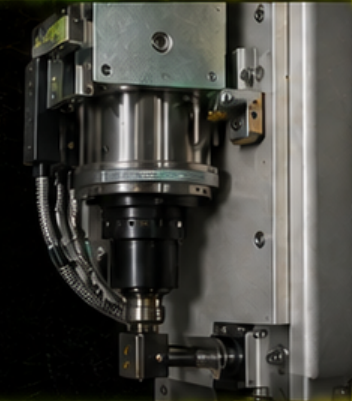

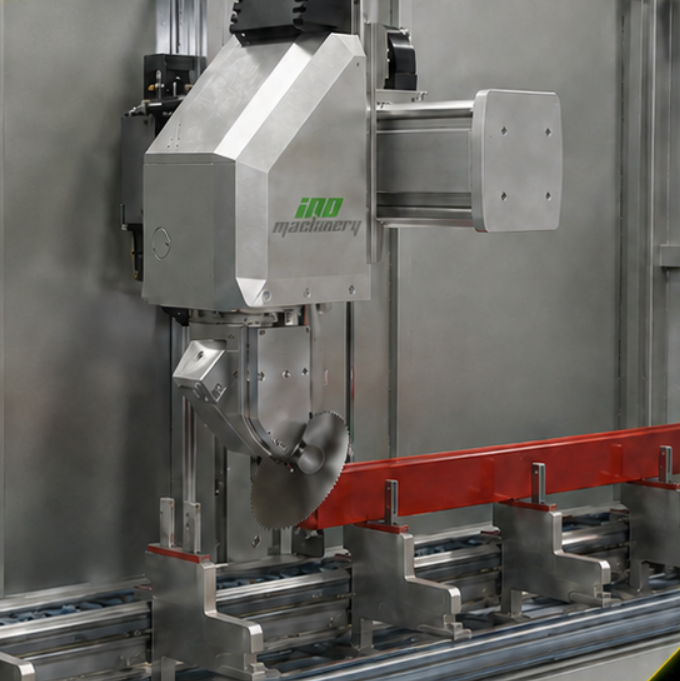

Шпиндель: 10,0 кВт, регулируемая частота вращения 0–24 000 об/мин, HSK-F63 с керамическими подшипниками, жидкостное охлаждение.
AXIS SYSTEM
Прецизионные системы перемещения и оснастка

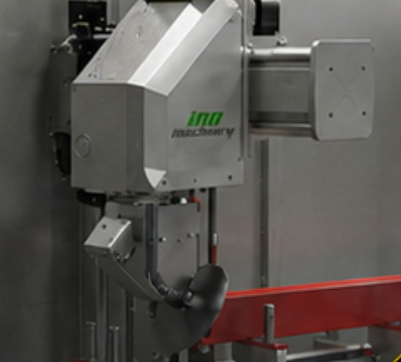

Ось A: наклон под любым углом в диапазоне 0°–180°.
Ось C: вращение на любой угол в диапазоне от 0° до 360°.
Магазин автоматической смены инструмента:
Расположен на корпусе станка и рассчитан на 7 стандартных инструментов.

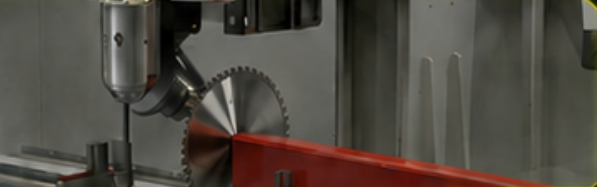

Пильный дискк: диск диаметром 300 мм размещается в отдельном магазине.
Ось X: Бесщеточный серводвигатель с редуктором, перемещение по косозубой реечной передаче и линейным направляющим.
V/max: 70 м/мин.
Ось Y: Бесщеточный серводвигатель с редуктором, перемещение по косозубой реечной передаче и линейным направляющим.
V/max: 60 м/мин.
Ось Z: Бесщеточный серводвигатель с редуктором, перемещение по косозубой реечной передаче и линейным направляющим.
V/max: 60 м/мин.
Диапазон углового перемещения
Ось A: +/- 185 градусов
Ось C: +/- 320 градусов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСНОВНЫЕ ВОЗМОЖНОСТИ
Длина обработки профиля: 4200 мм.

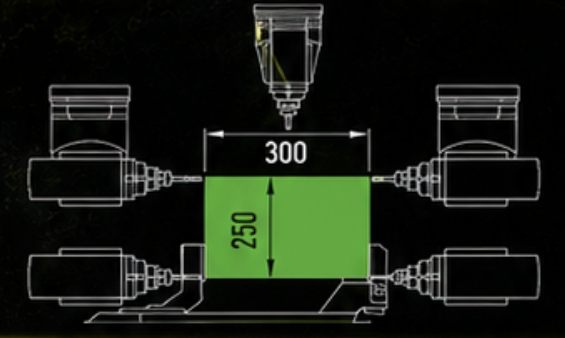

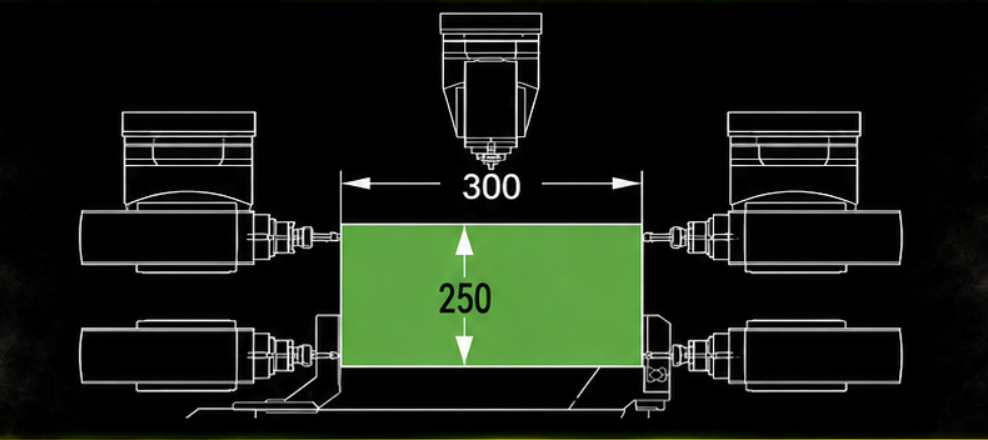

Габариты обработки профиля (5 осей): 300 x 250 мм.
Максимальная длина инструмента: 150 мм.
Максимальный диаметр инструмента: 30 мм.

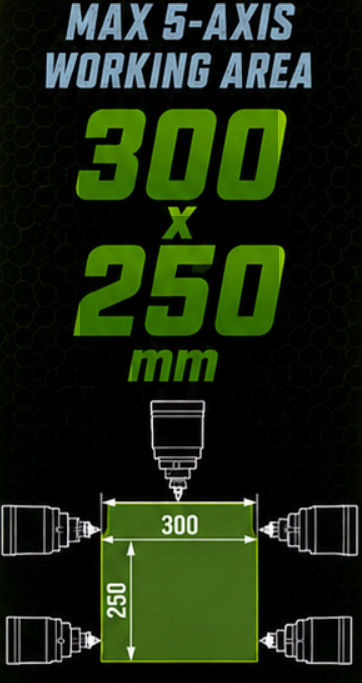

Максимальная рабочая зона (5 осей): 300 x 250 мм.
Максимальный диаметр дисковой фрезы: 450 мм.
Общая установленная мощность: 23 кВт / 60 А / 400 В / 50–60 Гц.
Давление и расход воздуха: 6–8 бар / 50 л/мин.
Габариты и рабочая зона
Размеры станка и диапазон обработки

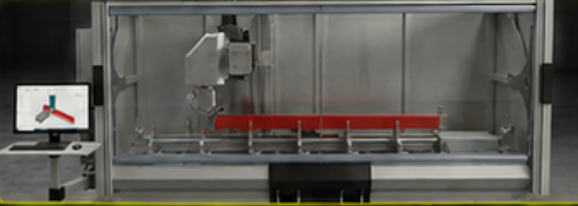

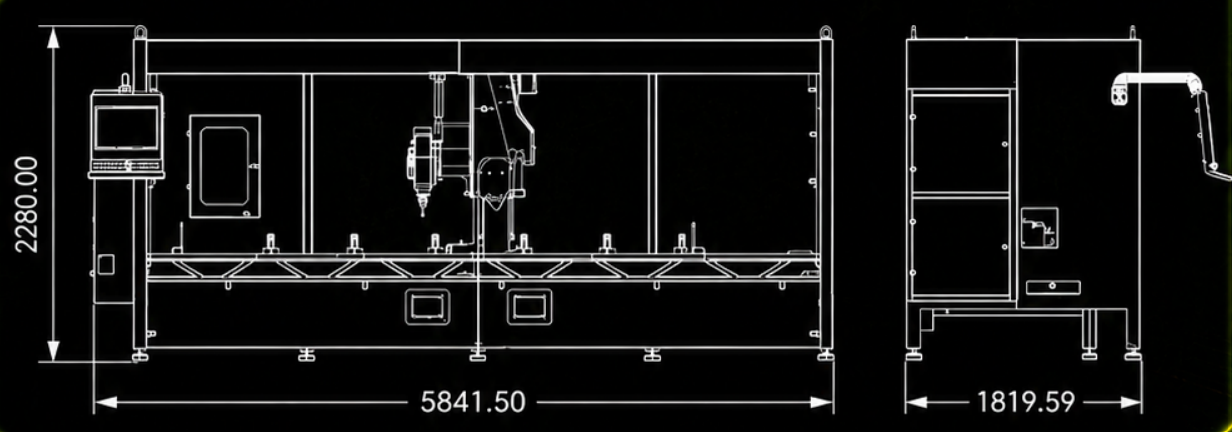

Габариты 5841,50х1819,59х2280H
Зона обработка 300х250 мм
Стандартное заводское оснащение

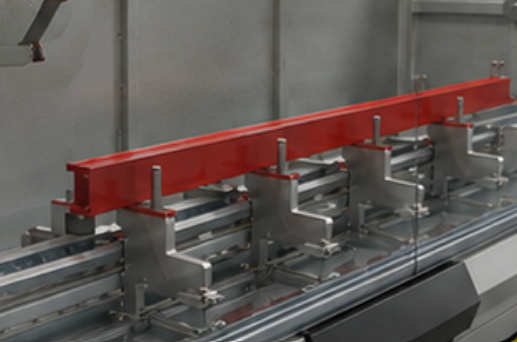

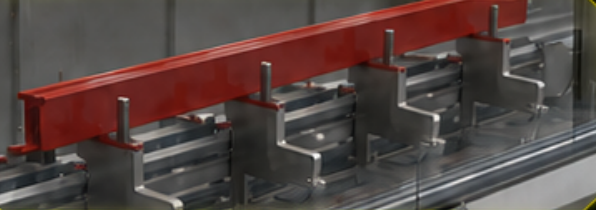

Ширина зажимов регулируется; они также подходят для фиксации оснастки.
Высокоскоростной шпиндель (10,0 кВт, 24 000 об/мин, стандарт HSK-F63) оснащен магазином автоматической смены инструмента линейного типа на 7 позиций, расположенным в торцевой части станка.
Защитный кожух станка перемещается вверх и вниз автоматически в соответствии с рабочим циклом.

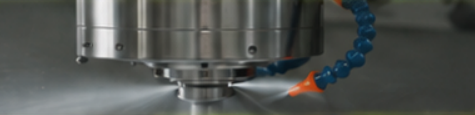

Система импульсной подачи СОЖ (распыление).

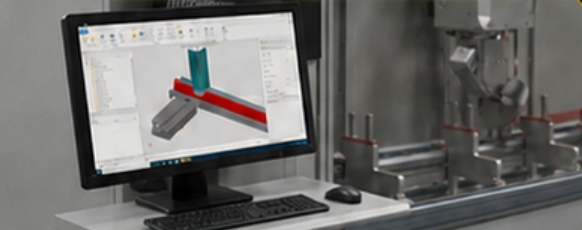

Программное обеспечение 3D CAD/CAM.
Дополнительное оборудование и доступные улучшения
- Импорт данных со сканера штрихкодов в окне производства
- Нарезание резьбы с использованием энкодера шпинделя.
- 12,0 кВт, 24 000 об/мин Шпиндель HSK-F63.

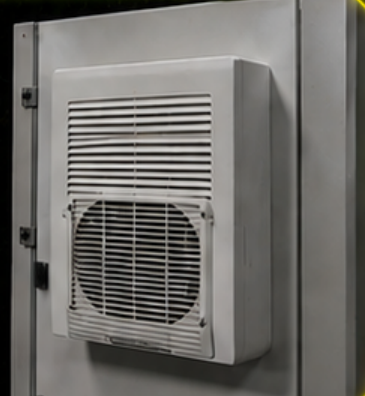

- Кондиционирование внутри электрошкафа.
