ВЫ ХОТИТЕ ДЕЛАТЬ АЛЮМИНИЕВЫЕ МЕБЕЛЬНЫЕ ФАСАДЫ ИЗ УЗКОГО РАМОЧНОГО ПРОФИЛЯ - БЕЗ ЭТОГО КОПИРОВАЛЬНО-ФРЕЗЕРНОГО И СВЕРЛИЛЬНОГО СТАНКА ВАМ НЕ ОБОЙТИСЬ - ТРИ ТЕХНОЛОГИЧЕСКИЕ ОПЕРАЦИИ В ОДНОМ!
Станок выполняет три технологические операции в полностью автоматическом режиме нажатием всего одной кнопки:

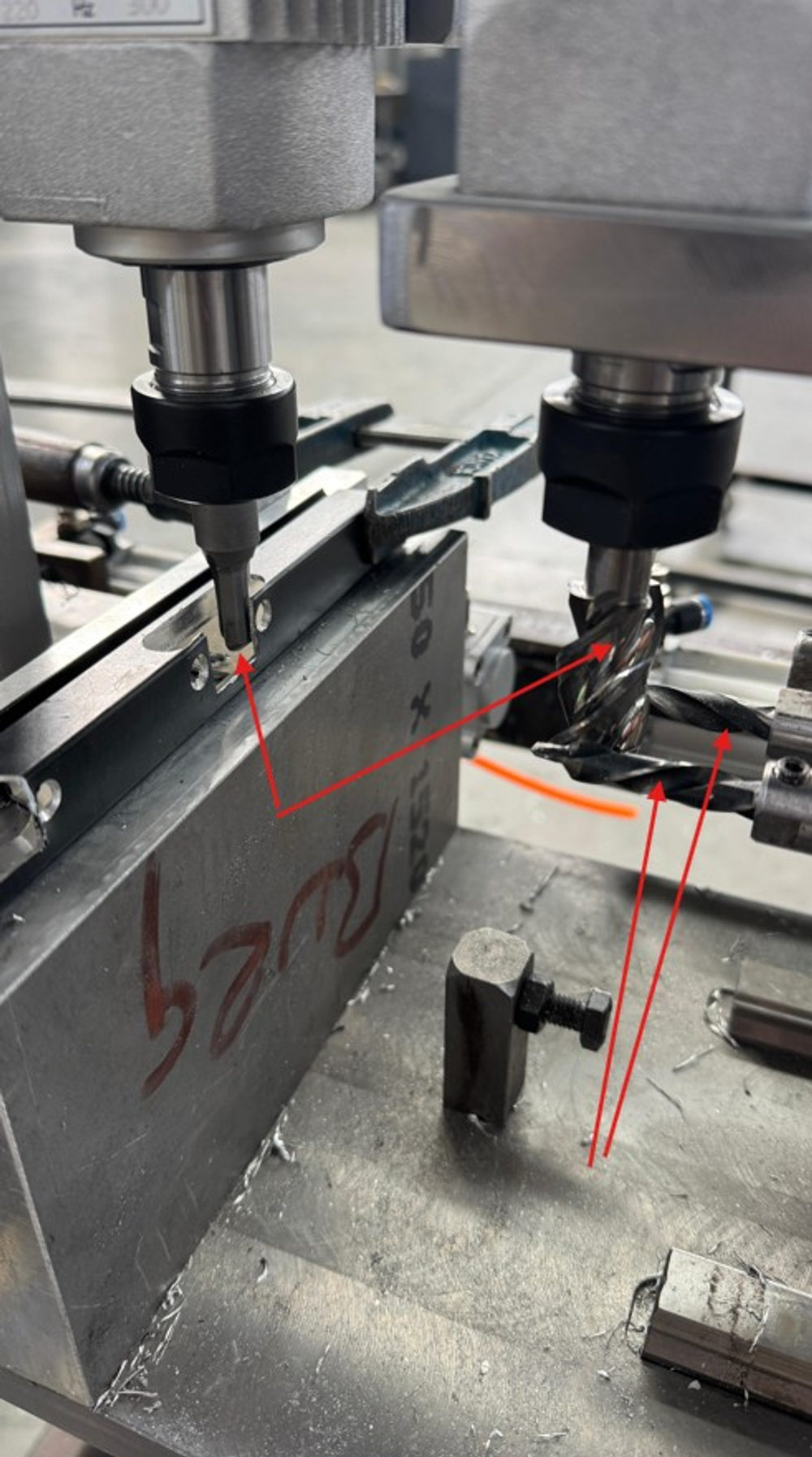

- в первом технологическом цикле происходит одновременное сверление двух отверстий под потайной винт с межцентровым расстоянием 28 мм и фрезерование вертикального прямоугольного отверстия шириной 14 мм или 15,5 мм или 19 мм. Нужная ширина выбирается путём смены фрезы соответственно на 14; 15,5 или 19 мм

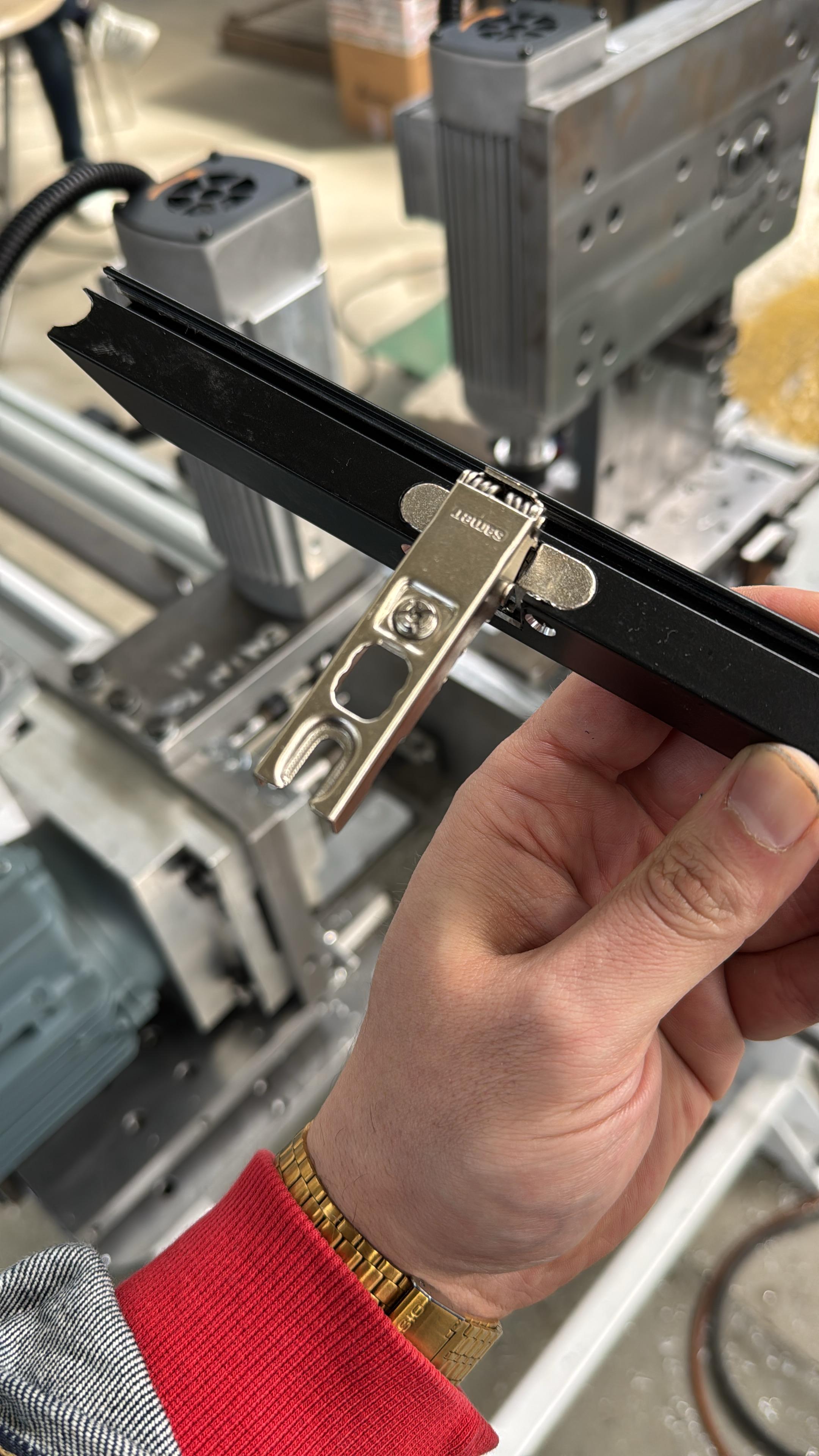

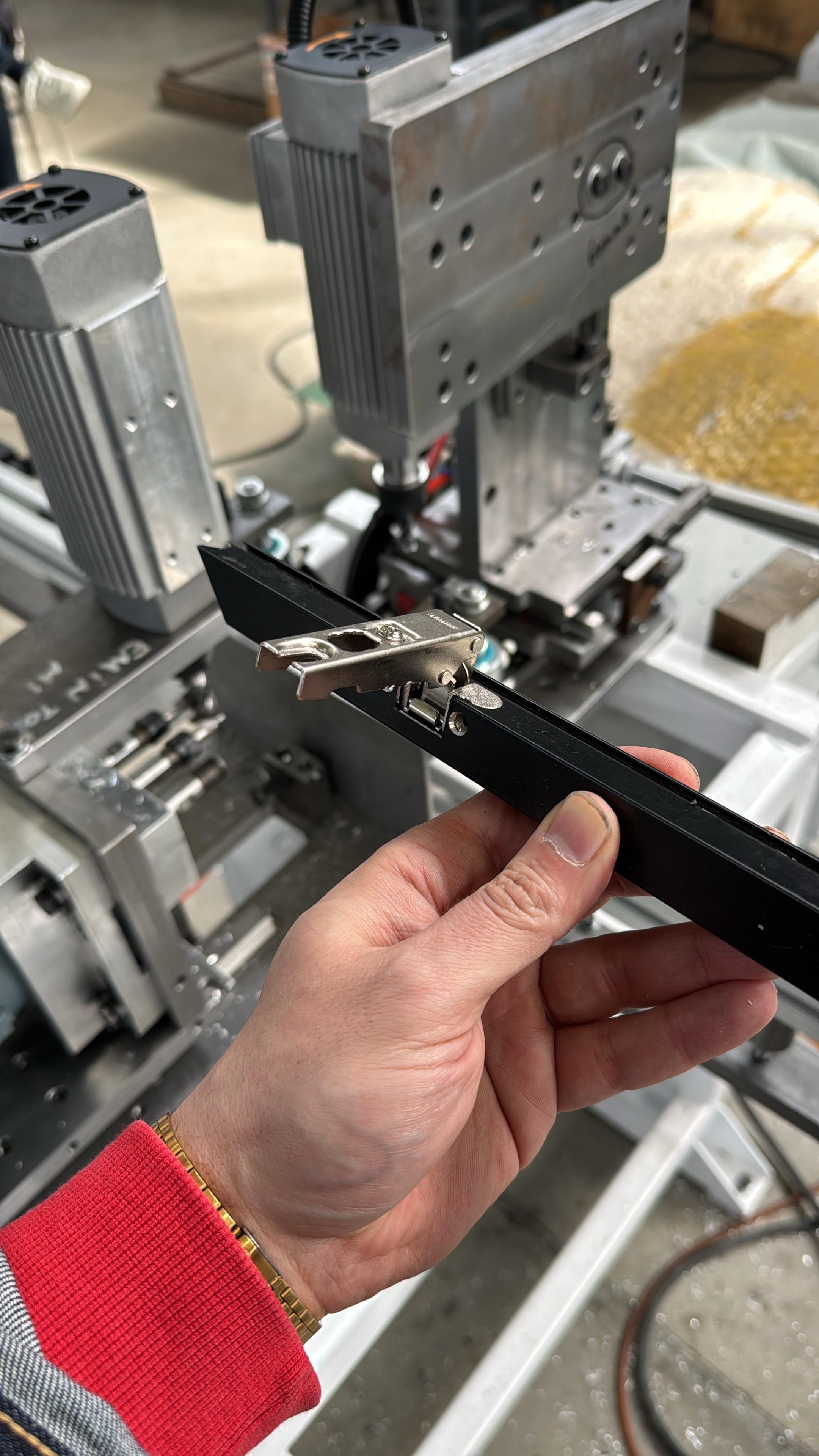

- во втором технологическом цикле происходит фрезерование вертикальной фрезой 10 мм отверстия под петлю длиной 42 мм, шириной 10 мм

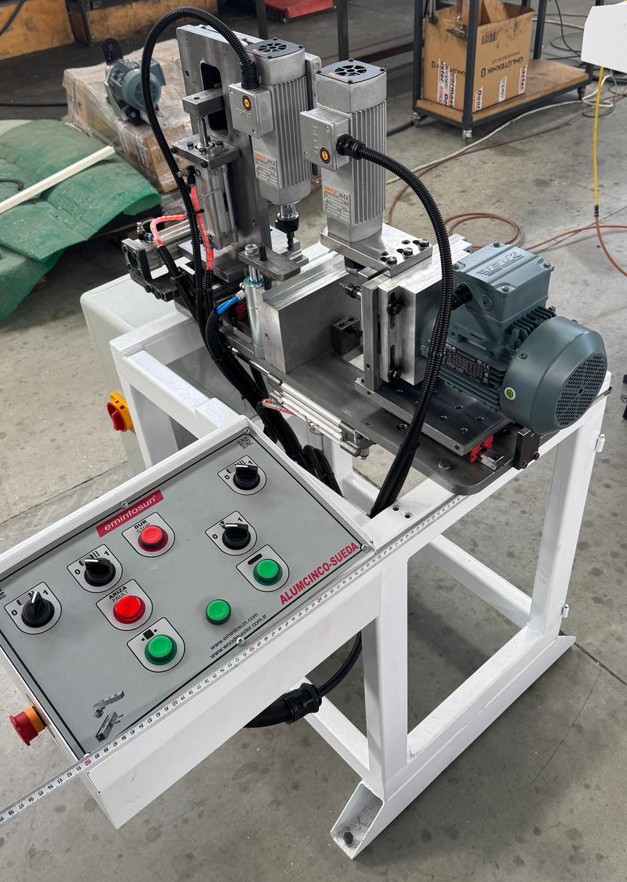

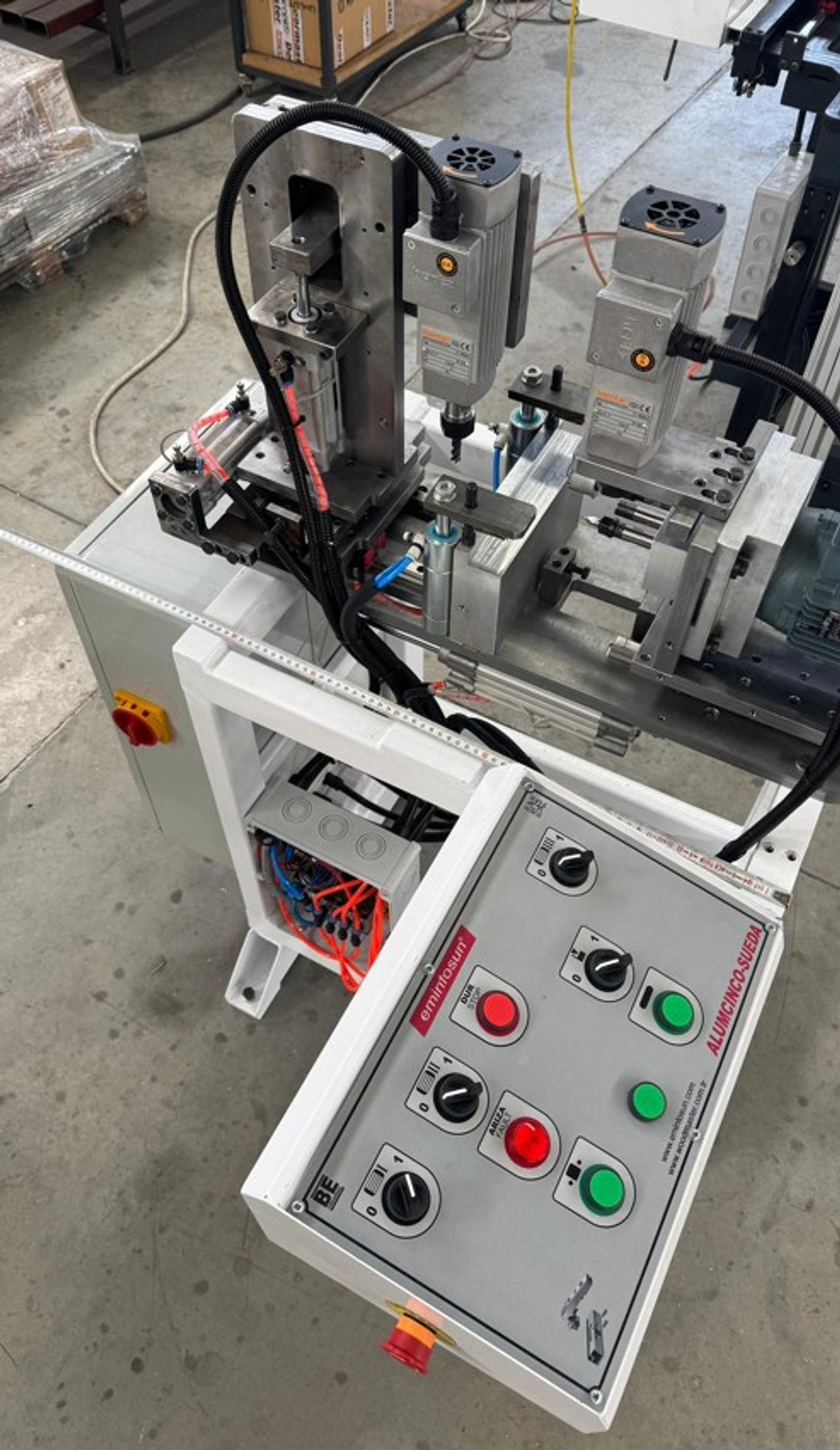

Станок имеет два обрабатывающих агрегата:

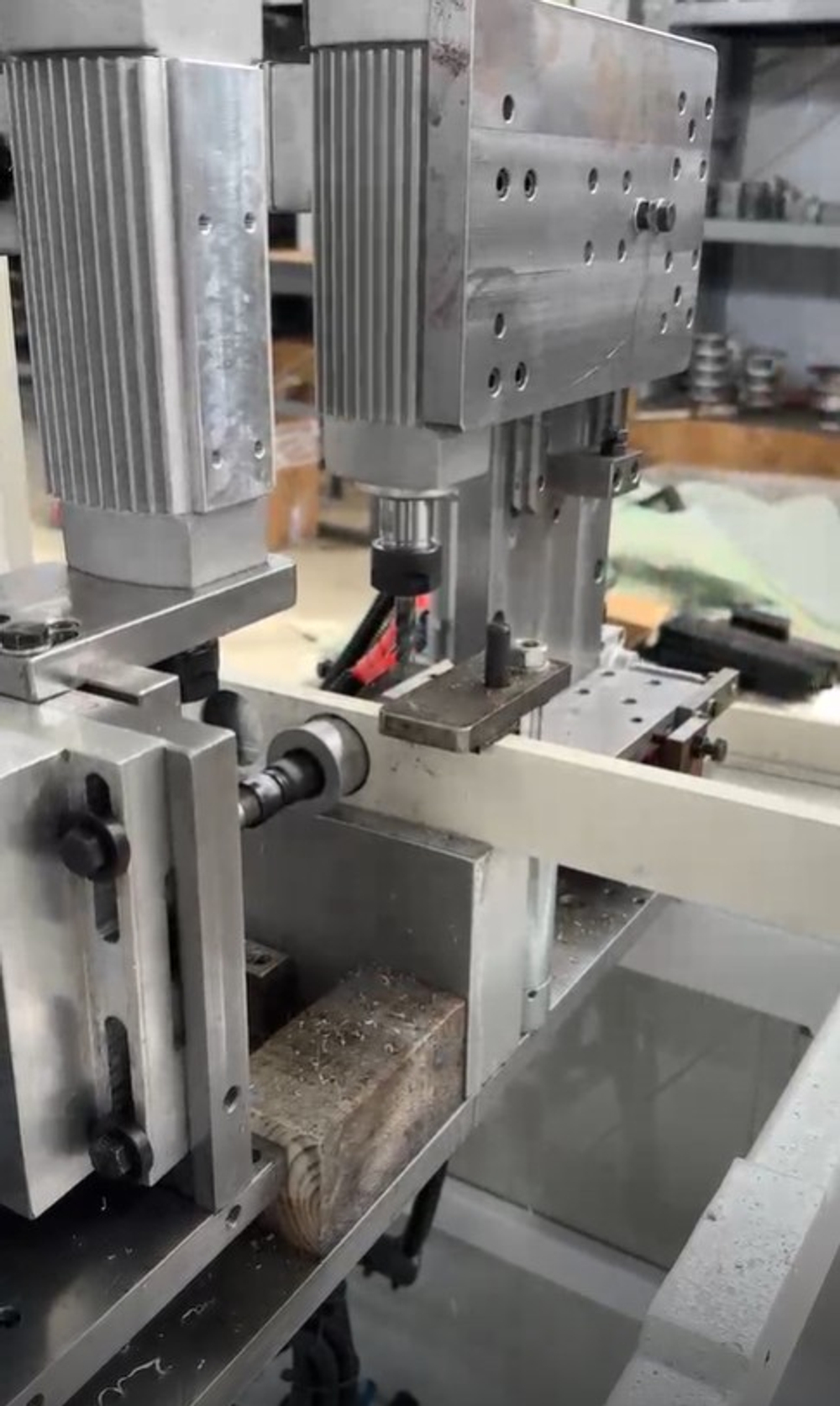

1. В первом сверлильно-фрезерном агрегате смонтированы:
- горизонтальный электродвигатель сверлильного агрегата, приводящий в действие сверлильный двухшпиндельный редуктор
- вертикальный фрезерный шпиндель со сменной фрезой для фрезерования прямоугольного вертикального отверстия 14; 15,5 или 19 мм
Подача сверлильно-фрезерного агрегата вперёд для выполнения рабочей операции и его отвод назад выполняется с помощью пневматического привода в автоматическом режиме.
2. Во втором вертикальном фрезерном агрегате есть высокочастотный фрезерный шпиндель, который фрезерует отверстие под петлю.

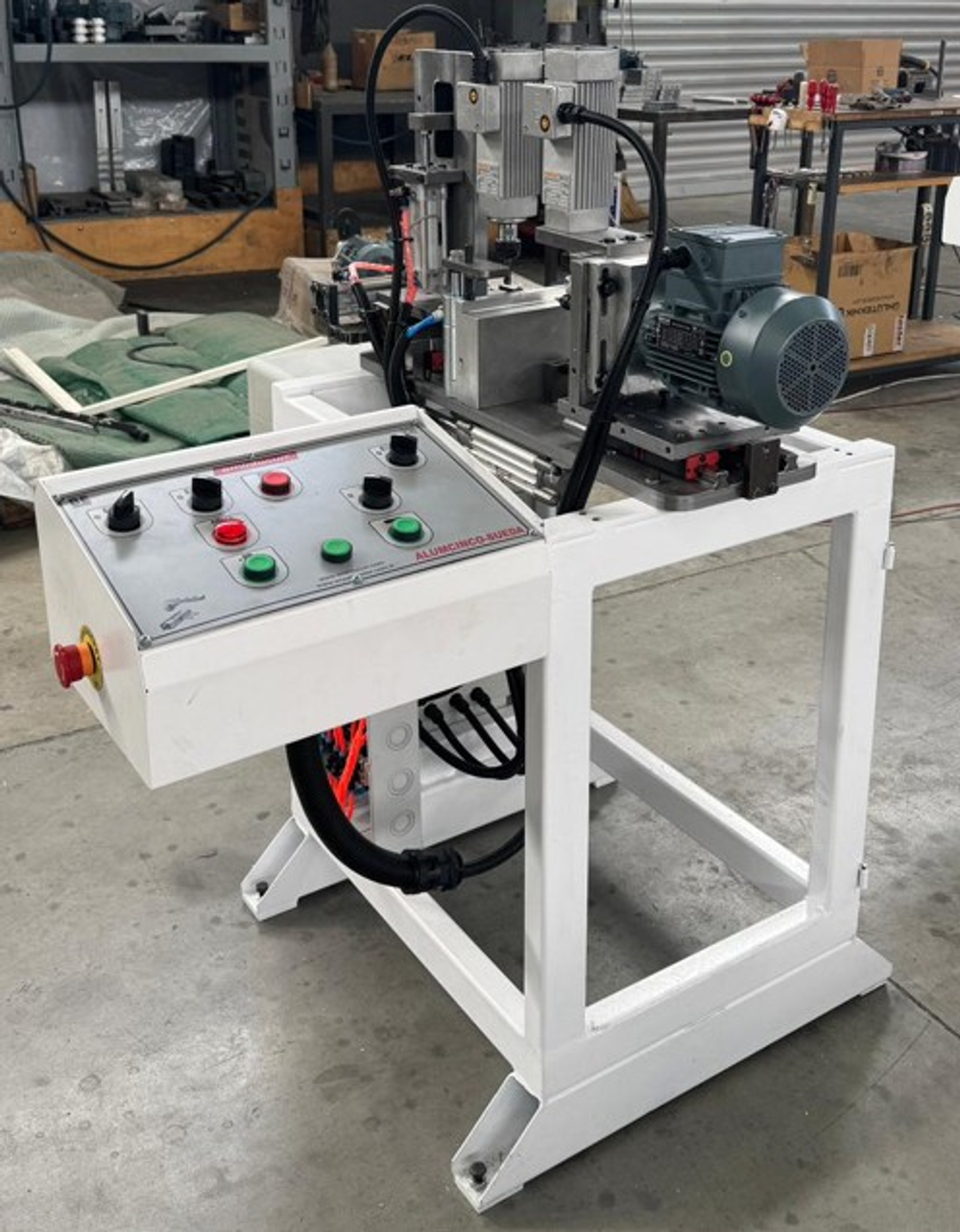

Весь технологический цикл запрограммирован и имеет PLC управление, управление нажатием одной кнопкой.
Отдельная кнопка задействует пневматический прижим заготовки.
Также отдельными кнопками происходит запуск всех трёх электромоторов перед началом рабочего цикла.
Есть сигнальная лампа, показывающая наличие ошибки.
Комплектация станка обрабатывающим инструментом:
1. Центрирующее сверло 4,5х8х90⁰ - 2 шт.
2. Сменные фрезы Ø14 мм – 1 шт., Ø15,5 мм – 1 шт., Ø19 мм – 1 шт.
3. Фреза Ø10 мм – 1 шт.
