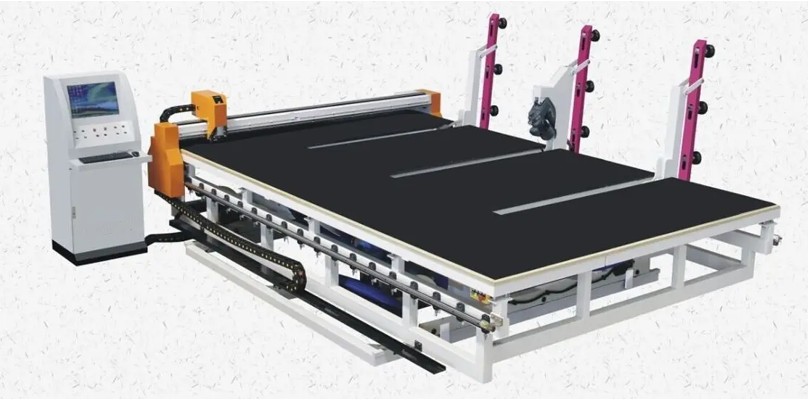

2520 Полностью автоматический многофункциональный станок для резки стекла
1. Описание характеристик
Станок использует новейшие международные технологии и методы обработки, и
представляет собой полностью автоматическое многофункциональное оборудование для резки стекла международного передового уровня.
Станок занимает небольшую площадь, прост и безопасен в эксплуатации, быстр и точен.
Он объединяет функции загрузки, резки и разбивания. Он может свободно перемещаться по цеху под управлением пульта дистанционного управления, обеспечивая полностью автоматическую загрузку, автоматическую резку, автоматическое позиционирование, автоматическую оптимизацию и разбивание.
2. Область применения
Подходит для глубокой обработки стекла различных производителей, таких как архитектурное стекло, автомобильное стекло, технологическое стекло, круглое стекло, декоративное стекло, стекло для шкафов, стекло для бытовой техники,
солнечное стекло, стекло для ванных комнат, линзы, стекло для изделий ручной работы, зеркальное стекло и т. д.
3. Состав оборудования
В основном состоит из механизма рамы, поворотного механизма, механизма подъема с помощью присосок, механизма перемещения, механизма управления вакуумной и воздушной цепями, системы электрического управления, механизма балки,
механизма рабочего стола, механизма режущей головки, механизма транспортировки (нет необходимости в столе для разбивания листов), и фотоэлектрической системы позиционирования.
4. Техническое описание:
Устройство сигнализации: имеется надежное устройство обнаружения вакуума, которое может автоматически подавать сигнал тревоги и отображать неисправные условия. Оно может контролировать ситуацию в случае неисправностей, обеспечивая подачу сигнала тревоги в случае ненормального вакуума и откачку вакуума в случае повреждения стекла. В случае аварийного отключения убедитесь, что вакуумная присоска откачана, чтобы избежать повреждения стекла из-за нештатного отключения. Режим работы: оборудование имеет два режима, ручной и автоматический, для простого и интуитивно понятного управления. Интерфейс управления: сенсорный ЖК-дисплей, отображение на китайском и английском языках.
Удобный и быстрый модуль управления.
①Механические параметры и конфигурация загрузочной части
✫ Цепь с зубчатым колесом: высокоточная, усиленная, износостойкая
✫ Вакуумная присоска: бутилкаучук (двойная адсорбционная структура)
✫ Редуктор: Chuangyan (китайско-немецкое совместное предприятие)
✫ Редуктор подъема с присоской: Chuangyan (китайско-немецкое совместное предприятие)
Вакуумный насос: NewSihai
② Конфигурация электрооборудования
✫ ПЛК-контроллер: Delta (Тайвань)
✫ Частотный преобразователь: Delta (Тайвань)
✫ Сенсорный экран: Delta (Тайвань)
✫ Контактор переменного тока: Schneider (Франция)
✫ Импульсный источник питания: Chint (отечественный)
✫ Трансформатор управления: Chint (отечественный)
✫ Электромагнитный клапан: Air Tac (Тайвань)
✫ Фотоэлектрический выключатель: Guangchuan (китайско-японское совместное предприятие)
✫ Бесконтактный выключатель: Guangchuan (китайско-японское совместное предприятие)
Примечание: компания-производитель оставляет за собой право заменить приобретенные детали на детали той же марки в зависимости от даты поставки и технических усовершенствований.
③ Технические параметры
✫ Диапазон размеров верхнего листа: Минимальный размер верхнего листа 1800 * 1000 (мм)
✫ Максимальный размер загрузки: 2500 * 2000 (мм)
✫ Толщина верхнего листа: 3-19 (мм)
✫ Количество поворотных рычагов: 2 (односторонняя загрузка)
✫ Количество присосок на одном рычаге: 4 шт.
✫ Цикл загрузки: 15-30 с (регулируемый)
✫ Питание для установки: 380 В / 50 Гц (для иностранных клиентов возможна индивидуальная настройка)
✫ Сжатый воздух: 0,6-0,8 кПа
④ Параметры резки станок
✫ Главный подшипник: NSK (Япония)
✫ Направляющая: Shangyin (Тайвань)
✫ Реечная рейка: khk (Япония)
✫ Инструмент: Boler (Германия)
✫ Поверхность рабочего стола: импортный промышленный войлок
✫ Плита: импортная плита высокой плотности
✫ Напряжение питания: 380 В / 50 Гц (для иностранных клиентов возможна индивидуальная настройка)
✫ Давление подачи воздуха: 0,6-0,8 МПа (предоставляется поставщиком)
✫ Двигатель: Nachtmann (Германия)
✫ Частотный преобразователь: Delta (Тайвань)
✫ Пропорциональный клапан: Air Tac (Тайвань)
✫ Главный электромагнитный клапан: Air Tac (Тайвань)
✫ Система управления движением: Galil (США)
✫ Промежуточное реле: Hequan / Prader
✫ Контактор переменного тока: Schneider (Франция)
✫ Схема двигателя Опорный механизм: Schneider (Франция)
✫ Пневматический выключатель: Chint
✫ Бесконтактный выключатель: Guangchuan / Prader / otumik
Примечание: компания-производитель оставляет за собой право заменить приобретенные детали на детали той же марки в зависимости от даты поставки, технических усовершенствований и других причин.
✫ Максимальный размер резки: 2500 * 2000 (мм)
✫ Диапазон толщины резаемого стекла: 3-19 (мм)
✫ Точность прямой линии резки: ± 0,20 мм
✫ Точность резки стекла нестандартной формы: ± 0,25 мм
✫ Скорость резки: 0-200 м/мин
✫ Скорость подачи стекла: 0-25 м (регулируемая, без разрушения стола)
✫ Габаритные размеры оборудования: 3300 * 2500 * 900 (длина, ширина и высота)
✫ Рабочая высота оборудования: 900 мм ± 20 мм
✫ Вес оборудования: 2850 кг
✫ Общая мощность оборудования: 9-15 кВт
