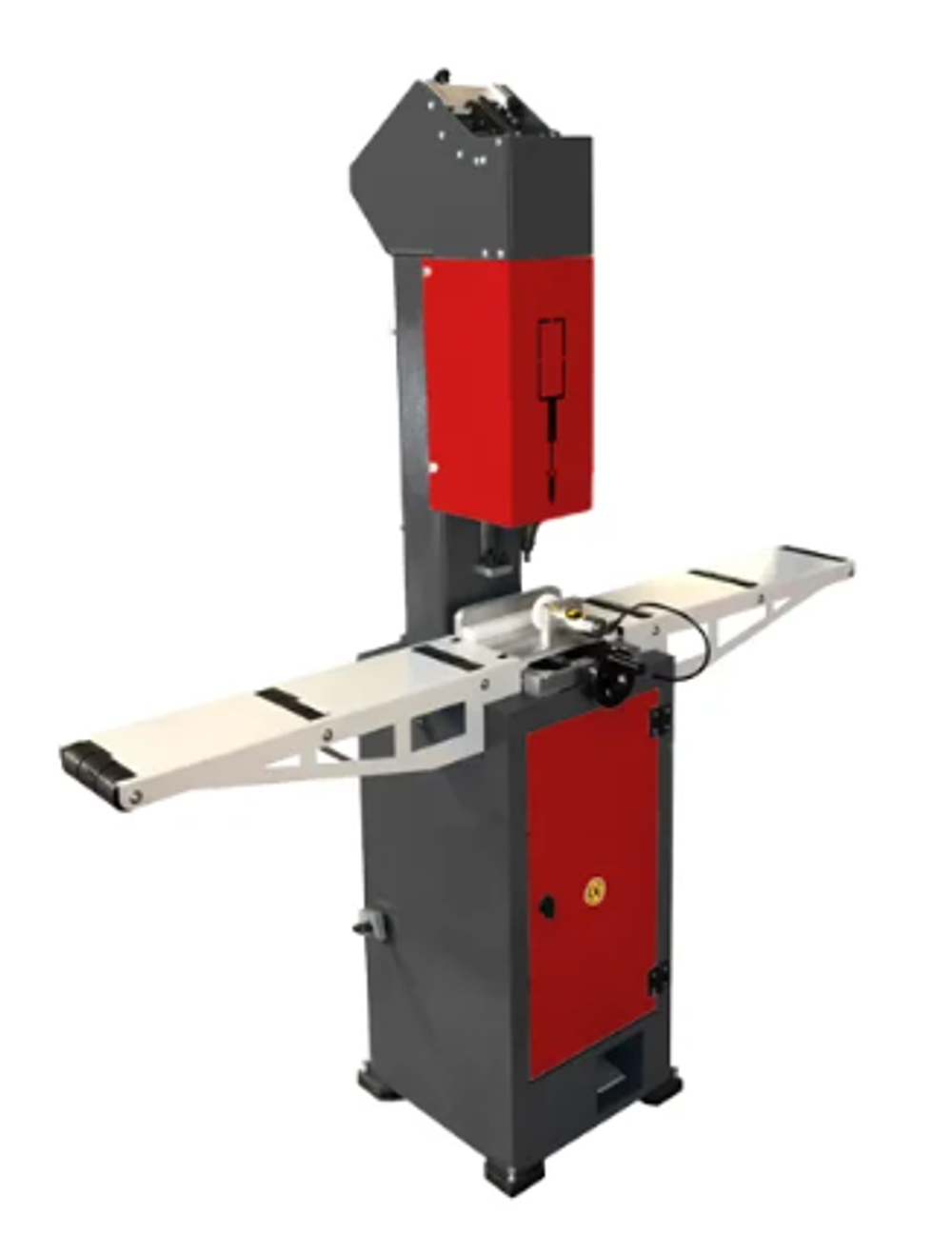

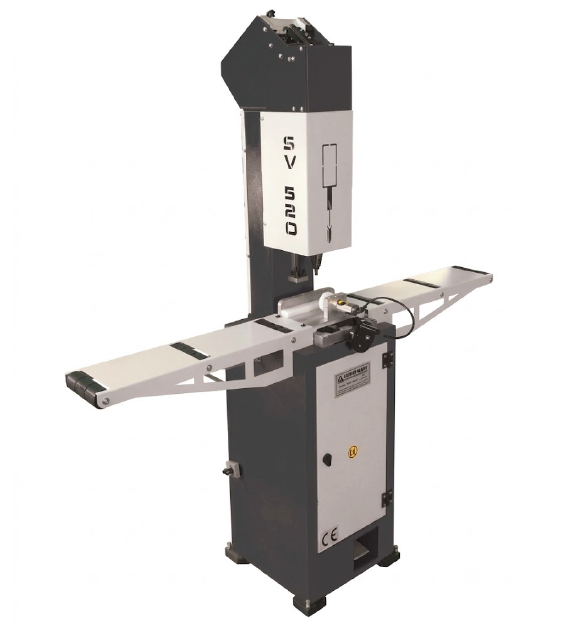

Описание
Используется для точного и быстрого завинчивания профиля усиления на ПВХ дверные и оконные профили. ПВХ профиль с установленным профилем усиления подается вручную в узел завинчивания и процесс завинчивания запускается педалью. Продвижение профиля выполняется вручную до завершения операции завинчивания.
Особенности
Автоматический блок подачи винтов
Ножное педальное управление для завинчивания
Регулируемая сила завинчивания и место расположения для различных моделейпрофилей
Долговечность использования наконечника и простота замены
Автоматическая остановка после завершения процесса завинчивания
Предохранительный выключатель, предотвращающий неправильноеиспользование
Специальная регулировка высоты винта
Автоматическое сжатие профиля во время завинчивания
Регулируемое расстояние упора профиля с опорой
Опорные рычаги профиля с правой и левой стороны
Механизм датчика в головке гарантирует оптимальный процесс завинчивания
Средняя скорость завинчивания: 1,7 сек./шт.
Рекомендуемая максимальная толщина профиля усиления: 2,5 мм
Компоненты Машины

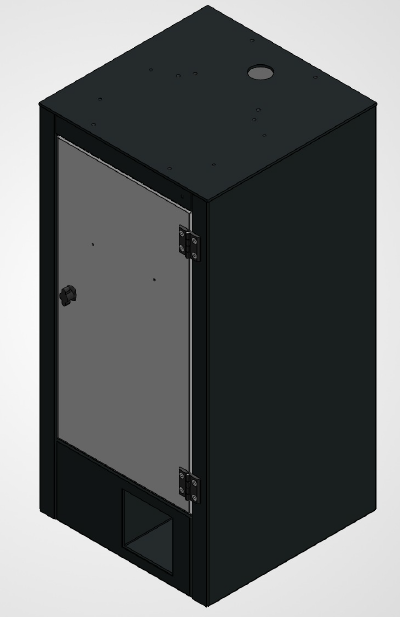

КОРПУС
Технические детали корпуса SV520Дверца доступа: На передней поверхности расположена широкая сервисная дверца с замком и петлями.Верхняя зона крепления: Имеет отверстие для прохода рабочего вала и отверстия для монтажа механизма.Кабельный и соединительный разъем: В нижней части находится прямоугольный канал доступа для прохождения соединений.Конструкция корпуса: Жесткая и компактная вертикальная башенная рама, изготовленная из гнутого листового металла.

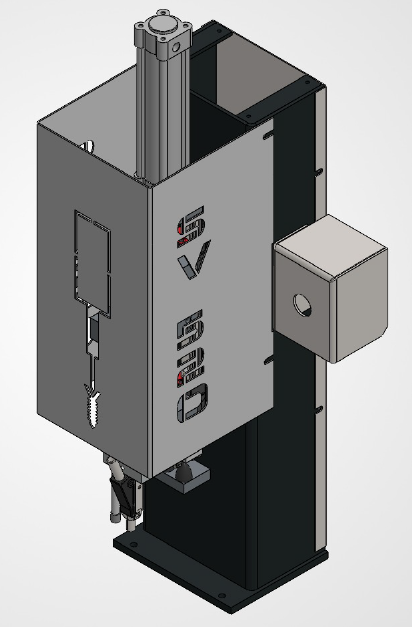

ГРУППА ЗАТЯГИВАНИЯ ВИНТОВ
Технические детали группы затягивания винтов SV520Давление и привод: Вертикальный пневматический поршень обеспечивает необходимый ход и осевое давление на головку завинчивания.Автоматическая подача: В нижней части находится подающий шланг, направляющий винты из системы сжатого воздуха, и механизм удержания патрона.Защита и конструкция: Имеет защитный металлический кожух с лазерной резкой деталей с обозначением "SV 520" и фигуры винта.Монтаж и рама: Крепится к машине через фланцевую основу вертикальной башенной рамы и круглый монтажный кронштейн с отверстиями с боковой стороны.

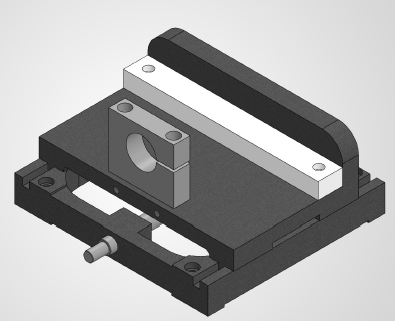

ГРУППА ТИСКОВ
Технические детали группы тисков SV520Сжимная челюсть: Имеет вертикальную заднюю челюсть для точного упора и белую накладку из материала, устойчивого к износу, для защиты профиля.Подвижный блок: Содержит внутренний замыкающий блок со щелевым и круглым отверстием, подсоединенный к штоку пневматического поршня.Направляющая станина: Имеет боковые направляющие с Т-каналом для беззазорного скольжения и переднее соединение привода вала.Корпус: Состоит из жесткой основной рамы, изготовленной из литого металла/стали с зенкованными отверстиями, прикрепленными четырьмя болтами по углам.

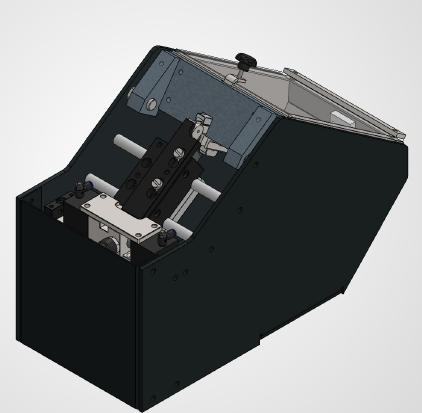

БЛОК ПОДАЧИ ВИНТОВ
Блок автоматической подачи винтов SV520 – это автоматический механизм подачи (вибрационный/гребенчатый), который берет винты из резервуара, расставляет их в ряд и подает их в головку затягивания винтов под давлением воздуха.Резервуар хранения винтов и крышкаВерхний резервуар и ручная ручка: На задней/верхней части находится резервуар хранения из нержавеющей стали/металла, в который сбрасываются винты. На резервуаре расположен механизм крышки с черной ручной ручкой, обеспечивающий загрузку винтов и контроль уровня.Наклонная направляющая пластина: Имеет наклонную внутреннюю конструкцию пластины, которая обеспечивает упорядоченный поток хранимых винтов в канал ориентации.Механизм ориентации, разделения и передачиКанальная направляющая для ориентации: Имеется точно отрегулированная направляющая рейка/полоз с ориентацией, которая удерживает винты за головки и расставляет их в один ряд.Пневматические блоки передачи и фитинги: На передней нижней группе расположены черные и серебристые блоки с пневматическими фитингами. Передают винты через шланг в узел затягивания винтов методом продувки воздухом.Направляющие валы: Горизонтальные цилиндрические валы соединения поддерживают точное и безвибрационное функционирование внутреннего механизма.Конструкция корпусаЗащитный внешний кожух: Имеет жесткий темно-серый/черный металлический кожух, защищающий внутренние механические, пневматические и вибрационные компоненты от заусенцев, пыли и внешних воздействий.
ПРАВАЯ И ЛЕВАЯ НАПРАВЛЯЮЩАЯ
Технические характеристики правостороннего/левостороннего конвейера SV 520 Роликовая система: оснащена узлами с черными роликами, которые защищают поверхность профиля и обеспечивают его плавное перемещение. Конструкция стола: включает плоскую рабочую поверхность из листового металла, рассчитанную на поддержку широких и тяжелых профилей. Консольная конструкция: состоит из облегченной решетчатой рамы и наклонной опорной части, обеспечивающей балансировку нагрузки. Интерфейс подключения: предусматривает монтажные пластины и отверстия под болты для точной установки с правой или левой стороны основного корпуса.
Технические характеристики
Электродвигатель 0,39 кВт
Частота вращения мин.1800/макс. 2500 об/мин
Саморезы D=9 мм, d=3 мм, h=22 мм
Ширина профиля макс. 150 мм, мин. 20 мм
Высота профиля макс. 90 мм, мин. 30 мм
Сжатый воздух 6-8 Бар
Габариты в рабочем состоянии 2560х1850х450 мм
СТАНДАРТНЫЕ АКСЕССУАРЫ
Опорные кронштейны профиля с левой и правой стороны
